一．设备技术特点：

超越平凡的高刚性，高精度，多功能和人性化

Ø 重而稳：整体机床重达八吨，静态底座重，横梁和机头部分动态单元轻刚结构，运行平稳性特佳。

Ø 重心低:  C400采用整体的底座结构，立柱，转台座与大底座一体铸造成型，重心低，强度高；

Ø 大跨距：左右跨距和前后轴距就接近机床本身，有着超出同行的跨距；

Ø 超抗扭：机床底座采用多层米字格结构，支撑都有各角度强筋条分布支撑，在抗压抗扭方面有突出的表现；

Ø 高刚性：不同于传统的底座，立柱，转台都是独立分离的结构，C400将这些一体铸造为一个整体结构；

Ø 高效率：转台采用双DD大力矩电机，运行平稳，运行速度快；

Ø 高配置：系统采用台湾新代220MA-5全套伺服电机和大惯量驱动器及德国INA45线性导轨；

Ø 抗震好：机床钣金贴身（铸件）安装，因整体铸造加上钣金贴身，机床各方面震动最小；

Ø 多功能：钻孔，攻牙，铣切，镗孔，飞面，多工位多面加工；

Ø 高光洁：主轴采用18000转永磁同步伺服电主轴HSK-A63，大扭矩还有高转速；

Ø 人性化：人与工作台非常接近，正面调试机床，正面批量加工，不屈伸，不踮脚，人性化操作。

Ø 占地小：设计紧凑，正面小，机床可以密集摆放排列，一人可以操作多机走动最少。

Ø 一体铸造：所有电机座和导轨丝杠铸铁件一体铸造，永不松动。

Ø 一体地脚：机床地脚行业都是每只脚独立存在，而该机采用一体式地脚，六个地脚整体设计，互相成整体式存在，不变形，不弯曲。

Ø 全封闭：整体机床采用全封闭式钣金设计，水和切屑不滞留，非常顺畅归集到切屑料斗；

Ø 集屑好：中置后拉式排屑，机床内部切屑直接通过大漏斗式集屑，然后通过链式排屑机将内部的切削从前外后排到机床后方，很多台时，又可以叫多台的切屑收集到一个切屑收集站；

Ø 可吊装：配前后移动的封顶结构，可以方便客户吊装较重的工件；

二、应用领域

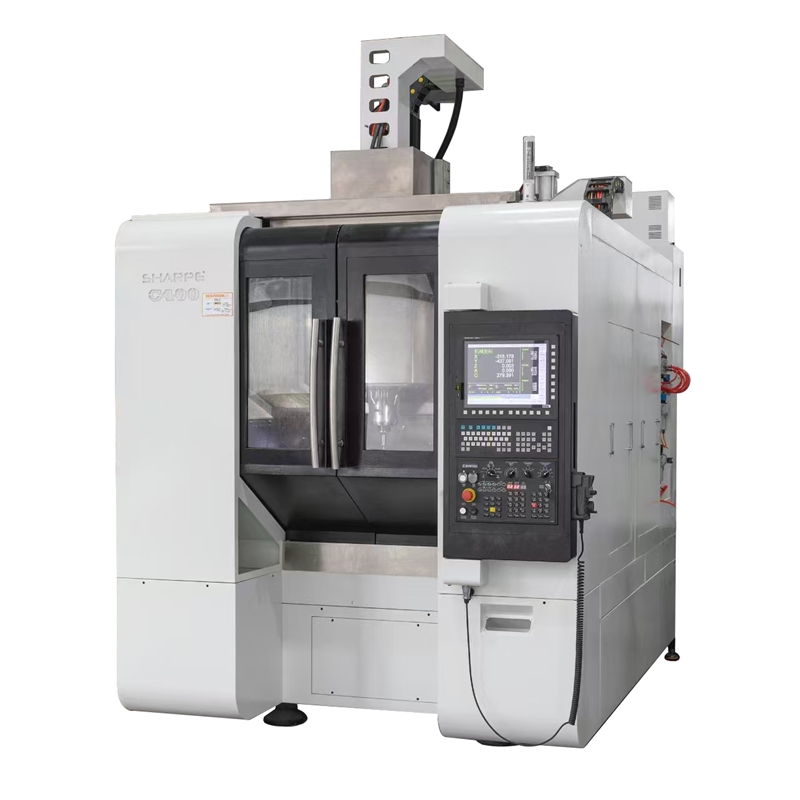

C400天车式五轴加工中心主要适用于汽车、能源、工程机械、模具、医疗，军工等行业的大中型零件加工。特别适合于各种异型零件，箱体类，多面体，曲面体零件的加工。

三、产品简介

　天车式五轴加工中心传动链简洁，X轴Y轴Z轴运动采用伺服电机直联传动机构，其各向进给移动运动均采用高精度滚珠丝杠副传动，传动刚性好，精度高，使用寿命长；主轴为HSKA63/18000转电主轴精度高，运行平稳，三轴导轨为德国英钠45滚珠导轨。底座，立柱转台整体式结构简洁牢靠的传动保证了该加工中心的工作精度稳定可靠。整体铸件均为多层太阳筋条加固，抗扭性强不易变形。
